Модульний інверторний тепловий насос MCU-YHI

Високотехнологічна серія теплових насосів MCU-YHI від Mycond розроблена на базі сучасних технологій. У основі пристрою лежить сучасний інверторний компресор з технологією удосконаленого вприскування пари (EVI). У поєднанні з вентиляторами, розроблених на базі інверторних технологій, мікропроцесорним керуванням та іншими компонентами від всесвітньо відомих брендів цей тепловий насос гарантує безперебійну роботу протягом усього року – як на холод (за температур -20…55 °C), так і на тепло (за температур -26…55 °C). Він поєднує в собі високу ефективність та цілорічне підтримання кліматичних характеристик для будь-якої системи.

Повністю інверторне заощадження електроенергії

Клас енергоефективності 1 згідно з подвійною схемою класифікації за сезонним показником енергоефективності (SEER) під час роботи на холод та на тепло. Заощадження енергії до 26% у всьому діапазоні показників SEER.

Теплопродуктивність: 34 -150 кВт.

Холодопродуктивність: 33,5 – 130 кВт.

Різноманітні сфери застосування

Це рішення підходить як для звичайних приміщень, так і для спеціальних технологічних та санітарних умов, для роботи лише на охолодження, низьких температур та екстремальної спеки, тощо. Пристрій підтримує повний спектр альтернативних варіантів застосування.

Інтелектуальне поєднання

Користувач може довільним чином поєднати до 16 модулів з постійною швидкістю (YH/YHE) та інверторних модулів зі змінною швидкістю. Це дає змогу задовольнити потреби різних проєктів – наприклад, у заощадженні енергії.

Круговий забір повітря

Теплообмінник, який складається з двох U-подібних частин, виконаний з рівномірним круговим поверненням повітря, а його площа з повітряного боку збільшена на 45%.

Програма керування приводом власної розробки

Пристрій приводиться в дію безщітковим двигуном постійного струму (BLDC), а програма керування з 8000 відліків за секунду та подвійною фільтрацією запобігає перебоям живлення на будь-якому рівні частоти.

Робота з інверторним приводом і точне регулювання вихідних параметрів

Потужний інверторний компресор підтримує плавне регулювання продуктивності у межах від 15% до 100%. Він також добре працює під неповним навантаженням, а це дає змогу уникнути частих запусків та зупинок. Завдяки використанню технології удосконаленого вприскування пари (EVI) компресор може працювати в екстремально холодних або спекотних умовах.

Управління балансуванням

Часткове навантаження має пріоритет під час роботи. Коли кілька агрегатів працюють разом, частота обертів кожного компресора регулюється за допомогою інтелектуального керування, що забезпечує збалансовану роботу в енергоефективній зоні кривої продуктивності.

Технологічна конструкція

– Компоненти теплового насоса виконані повністю прихованими: така конструкція захищає їх від пошкодження.
– Підвищена ефективність теплообміну завдяки збільшеній площі забору повітря.
– Корпус із листового металу, пофарбований у колір слонової кістки.
– Унікальна інверторна конструкція з технологією удосконаленого вприскування пари (EVI).
– Високоефективний кожухотрубний теплообмінник.

Функції зв’язку та керування

– Модульна конструкція, яка дає змогу легко об’єднувати пристрої.
– Проста у використанні сенсорна панель керування (доступна як аксесуар).
– Підтримка дистанційного керування за протоколом MODBUS.

Пріоритет роботи за неповного навантаження

При об’єднанні кількох модулів частота кожного компресора інтелектуально регулюється таким чином, щоб робота в енергоефективній зоні неповного навантаження була у пріоритеті. Водночас час роботи компресорів та їх навантаження врівноважуються таким чином, щоб компресори кожного модуля зношувалися рівномірно.

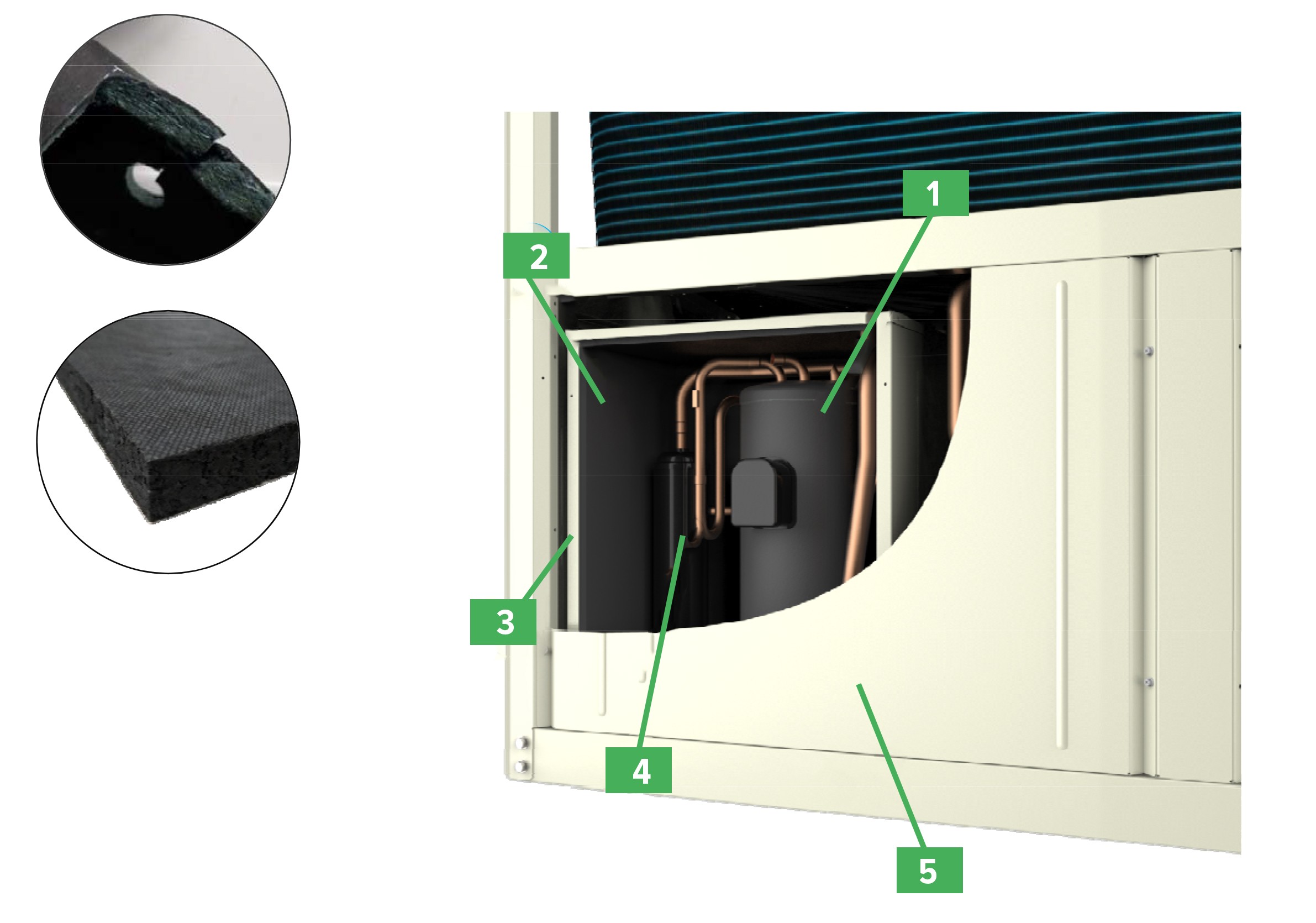

Запатентована 5-ступенева звукоізоляція для компресорного відділення

1. Акустичний блок. Зелена повсть з бутилкаучуком блокує шуми різної частоти.
2. Надзвичайно тиха звукопоглинальна акустична панель. Звукопоглинальний піноматеріал високої щільності ефективно поглинає вібрації і шуми різних частот.
3. Герметичний звуконепроникний корпус.
4. Мідні трубопроводи всмоктування та нагнітання повітря, сепаратор оливи, глушник, тощо, розміщені у звуконепроникному корпусі компресора.
5. Захисна панель навколо пристрою для додаткового захисту від шуму

Осьовий вентилятор з найбільшим у галузі діаметром за однакової витрати повітря

Велика крильчатка з пилкоподібним профілем, низька швидкість обертання, низька швидкість вентилятора, надзвичайно низький робочий шум під час роботи повітродувки подвійної дії на малих швидкостях – усього 30 дБ.  Безщітковий двигун вентилятора постійного струму з повністю інверторним керуванням дає змогу плавно регулювати швидкість у діапазоні 15-100% і працює більш стабільно – а отже, більш енергоефективно, – водночас знижуючи рівень шуму.

Перетворення частоти та зниження рівня шуму

На вибір доступні три безшумні режими. Пристрій автоматично обмежує робочу частоту компресора та вентилятора відповідно до налаштувань, заданих на дротовому контролері, і ефективно знижує шум, задовольняючи найвищі вимоги користувача.

Робочий діапазон

Завдяки своєму багаторічному досвіду у розробці та проєктуванні холодильного обладнання компанія успішно реалізувала технологію удосконаленого вприскування пари (EVI) та інверторну технологію і зробила прорив у роботі модульних теплових насосів, розширивши їх робочий діапазон.
