Практичне застосування інфра панелей у приміщенні 100 кв.м.

Розрахунок кількості панелей





Як відомо, інфра панелі працюють як на нагрівання так і на охолодження, з будь-якими джерелами тепла, з низькотемпературними (тепловий насос) та високотемпературними (електрокотел, газовий котел).

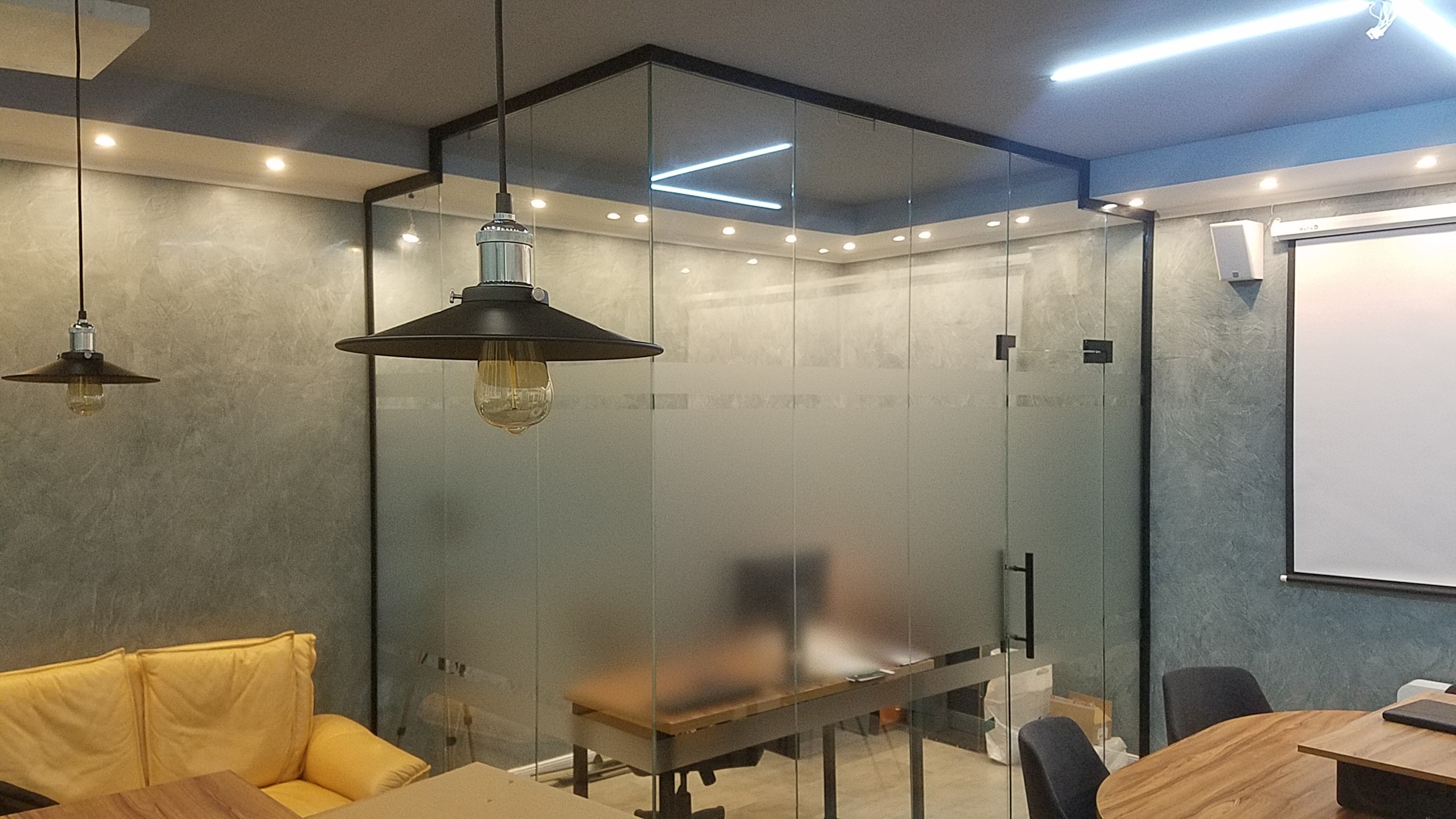

Компанія GEO ENERGY встановила комплекс інфрапанелей у комбінації з тепловим насосом Mycond. Ця система зарекомендувала себе як тиха, компактна, ефективна та економна.

Для правильного вибору кількості панелей необхідної потужності, потрібен грамотний інженерний прорахунок. Нижче буде описано приклад розрахунку, на прикладі використання низькотемпературного джерела тепла.

Кількість панелей для опалення можна порахувати, знаючи розміри стандартних модулів, виходячи з тепловіддачі приладу з 1м2

ΔТ –наявний температурний напір.

      ΔТ = Т1 – ((Т1-Т2)/2) – Твнут,

де,

Т1 – температура теплоносія, що входить у прилад; Т2 – температура теплоносія, що виходить із приладу; Твнут – потрібна температура у приміщенні в результаті.





НАПРИКЛАД:

Тепловий насос дає теплоносія із температурою 45°С; температура зворотної води 40 ° С; у приміщенні має бути 20°С.

ΔТ = 45 – ((45-40)/2) – 20 = 22.5°С,

Стандартний модуль 380х1100 має площу 0,418 м2, це означає, що тепла він дасть:

QΣ = 0,418*200 = 84Вт

Якщо потрібна потужність становить 5кВт, то за заданих умов її забезпечать 60 опалювальних модулів 380х1100мм або займе 25 м2 простору.

При вбудовуванні панелей у підвісну стелю, розрахункову теплову потужність опалювального приладу слід помножити на коефіцієнт 0,75.

 Далі робимо прорахунок системи на охолодження, враховуючи, що на 1 кв.м панелі поглинає 102 Вт енергії.



Кількість панелей для охолодження можна порахувати знаючи разміри стандартних модулей, виходячи з потужності охолодження 1м2 приладу.



ΔТ – наявний температурний напір.

       ΔТ = Твнут – Т1 + ((Т2-Т1)/2)

де,

Т1 – температура холодоносія, що входить у прилад; Т2 – температура холодоносія, що виходить із приладу; Твнут – потрібна температура у приміщенні в результаті.

Температура Т1 не має бути нижче точки роси для умов приміщення обладнання.

(Точка роси – це температура, до якої може охолодитися повітря, після чого водяна пара, що міститься в ньому, досягає стану насичення і починає конденсуватися. Точка роси залежить від відносної вологості повітря.)

НАПРИКЛАД:

Якщо в приміщенні потрібно підтримувати 25°С, при відносній вологості 50%, точкою роси для даних умов являється 13,8°С. Беремо Т1=14°С, Т2=16°С.

ΔТ = 25 – 14 + ((16-14)/2) = 10°С

Стандартний модуль 380х1100 має площу 0,418м2, це означає, що холода він дасть:

QΣ = 0,418*102 = 42Вт

Якщо потрібна потужність становить 5кВт, то за заданих умов її забезпечать 50 м2 опалювальних панелей будь-якого формату, або 120 модулів 380х1100мм.

При вбудовуванні панелей у підвісну стелю, розрахункову потужність холоду приладу слід помножити на коефіцієнт 0,9.
